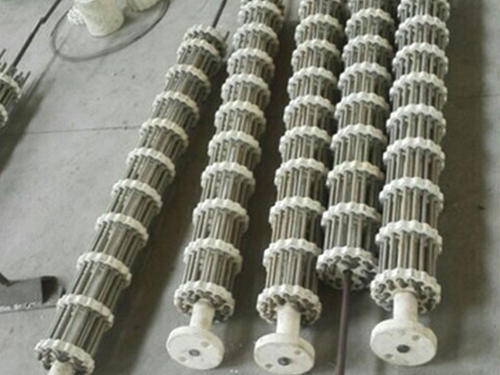

藕節式輻射管
達瑞電氣為您推薦
2.電熱輻射管是一種消耗電能轉換為熱能，來對需加熱物料進行加熱的設備。把電熱元件封閉在保護套內，通電加熱后，由套管間接地把熱量輻射給爐襯和被加熱工件。
3.現有的輻射電加熱管在使用的時候一般都是固定設置，使得損壞的時候不便于維護取出，且整體結構固定不便于調節使用，不能很好的滿足實際使用需求。
技術實現要素：
4.本實用新型的目的是為了解決現有技術中的輻射電加熱管在使用的時候一般都是固定設置，使得損壞的時候不便于維護取出，且整體結構固定不便于調節使用，不能很好的滿足實際使用需求的問題，而提出的一種藕節式輻射電加熱管。
5.為了實現上述目的，本實用新型采用了如下技術方案：
6.一種藕節式輻射電加熱管，包括底板，所述底板的上端固定設置有旋轉電機，所述旋轉電機的上端輸出軸均固定連接有旋轉板，所述旋轉板的上端對稱固定連接有兩個電動滑軌，兩個所述電動滑軌上的滑塊固定連接有同一個移動板，所述移動板的上端固定連接有u形立板，所述移動板的上端和u形立板水平部的下端通過滾珠軸承轉動連接有同一根調節螺桿，所述u形立板的上端固定設置有驅動電機，所述調節螺桿的下端輸出軸貫穿u形立板的上端且與調節螺桿的上端固定連接，所述調節螺桿的桿壁螺紋套接有升降塊，所述升降塊的一端固定連接有豎桿，所述豎桿的上端側壁固定連接有橫板，所述橫板的表面均勻開設有多個安裝孔且安裝孔內插套有電加熱管本體，所述電加熱管本體的上端外壁固定套接有擋接在橫板上側的擋位環板。
7.優選的，所述底板的上端固定連接有罩套在旋轉板外側的支撐筒，所述旋轉板的外壁固定套接有限位環板，所述支撐筒的上側內壁開設有與限位環板匹配滑接的限位環槽。
8.優選的，所述橫板的上端對稱固定連接有多根定位柱，所述擋位環板的表面開設有與定位柱對應插套的定位孔。
9.優選的，所述橫板的上端對稱固定連接有多根固定軸，所述固定軸的上端通過滾珠軸承轉動連接有壓接在擋位環板上側的壓接板，所述壓接板和擋位環板之間通過固定螺栓固定連接。
10.優選的，所述升降塊的前后相背兩側均固定連接有限位滑塊，所述u形立板的內側壁開設有與限位滑塊匹配滑接的限位滑槽。
11.優選的，所述升降塊的一端側壁和豎桿的下端側壁之間對稱固定連接有多個加強肋板。
12.與現有技術相比，本實用新型提供了一種藕節式輻射電加熱管，具備以下有益效
果：
13.1、該藕節式輻射電加熱管，通過設有的旋轉電機、電動滑軌和驅動電機，旋轉電機帶動旋轉板轉動能夠快速調節電加熱管本體的方位，電動滑軌帶動移動板移動能夠快速調節電加熱管的相對移動位置，驅動電機帶動調節螺桿轉動，再通過調節螺桿和升降塊的螺紋套接作用能夠快速調節電加熱管本體的相對高度，能夠?qū)﹄娂訜峁鼙倔w的相對位置進行快速調節，便于實際生產加工使用。
14.2
、該藕節式輻射電加熱管，通過設有的橫板，在安裝電加熱管本體時，將電加熱管本體插套在橫板表面的安裝孔內進行相對限位，此時擋位環板抵擋在橫板的上側實現對電加熱管本體的相對固定，通過定位柱和定位孔的插套作用能夠?qū)﹄娂訜峁鼙倔w進行進一步的固定限位，再通過固定軸和壓接板的轉動連接作用轉動壓接板，使得壓接板壓接在擋位環板的上側即可實現對電加熱管本體的進一步穩固限位，大大提高了結構穩固性，且能夠?qū)崿F(xiàn)對電加熱管本體的快速拆裝，便于使用。
15.而且該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型能夠?qū)﹄娂訜峁鼙倔w的相對位置進行快速調節，便于實際生產加工使用。
附圖說明
16.圖1為本實用新型提出的一種藕節式輻射電加熱管的結構示意圖；
17.圖2為本實用新型提出的一種藕節式輻射電加熱管a部分的結構示意圖。
18.圖中：1底板、2旋轉電機、3旋轉板、4電動滑軌、5移動板、6u形立板、7調節螺桿、8驅動電機、9升降塊、10豎桿、11橫板、12安裝孔、13電加熱管本體、14擋位環板、15定位柱、16定位孔、17固定軸、18壓接板。
具體實施方式
19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。
20.在本實用新型的描述中，需要理解的是，術語“上”、“下”、“前”、“后”、“左”、“右”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
21.參照?qǐng)D1
?
2，一種藕節式輻射電加熱管，包括底板1，底板1的上端固定設置有旋轉電機2，旋轉電機2的上端輸出軸均固定連接有旋轉板3，旋轉板3的上端對稱固定連接有兩個電動滑軌4，兩個電動滑軌4上的滑塊固定連接有同一個移動板5，移動板5的上端固定連接有u形立板6，移動板5的上端和u形立板6水平部的下端通過滾珠軸承轉動連接有同一根調節螺桿7，u形立板6的上端固定設置有驅動電機8，調節螺桿8的下端輸出軸貫穿u形立板6的上端且與調節螺桿7的上端固定連接，調節螺桿7的桿壁螺紋套接有升降塊9，升降塊9的一端固定連接有豎桿10，豎桿10的上端側壁固定連接有橫板11，橫板11的表面均勻開設有多個安裝孔12且安裝孔12內插套有電加熱管本體13，電加熱管本體13的上端外壁固定套接有擋接在橫板11上側的擋位環板14。
22.底板1的上端固定連接有罩套在旋轉板3外側的支撐筒，旋轉板3的外壁固定套接有限位環板，支撐筒的上側內壁開設有與限位環板匹配滑接的限位環槽。
23.橫板11的上端對稱固定連接有多根定位柱15，擋位環板14的表面開設有與定位柱15對應插套的定位孔16。
24.橫板11的上端對稱固定連接有多根固定軸17，固定軸17的上端通過滾珠軸承轉動連接有壓接在擋位環板14上側的壓接板18，壓接板18和擋位環板14之間通過固定螺栓固定連接。
25.升降塊9的前后相背兩側均固定連接有限位滑塊，u形立板6的內側壁開設有與限位滑塊匹配滑接的限位滑槽。
26.升降塊9的一端側壁和豎桿10的下端側壁之間對稱固定連接有多個加強肋板。
27.本實用新型中，使用時，通過設有的旋轉電機2、電動滑軌4和驅動電機8，旋轉電機2帶動旋轉板3轉動能夠快速調節電加熱管本體13的方位，電動滑軌4帶動移動板5移動能夠快速調節電加熱管13的相對移動位置，驅動電機8帶動調節螺桿7轉動，再通過調節螺桿7和升降塊9的螺紋套接作用能夠快速調節電加熱管本體13的相對高度，能夠?qū)﹄娂訜峁鼙倔w13的相對位置進行快速調節，便于實際生產加工使用，通過設有的橫板11，在安裝電加熱管本體13時，將電加熱管本體13插套在橫板11表面的安裝孔12內進行相對限位，此時擋位環板14抵擋在橫板11的上側實現對電加熱管本體13的相對固定，通過定位柱15和定位孔16的插套作用能夠?qū)﹄娂訜峁鼙倔w13進行進一步的固定限位，再通過固定軸17和壓接板18的轉動連接作用轉動壓接板18，使得壓接板18壓接在擋位環板14的上側即可實現對電加熱管本體13的進一步穩固限位，大大提高了結構穩固性，且能夠?qū)崿F(xiàn)對電加熱管本體13的快速拆裝，便于使用。
28.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
