SRY型管狀電加熱器規格和技術數據

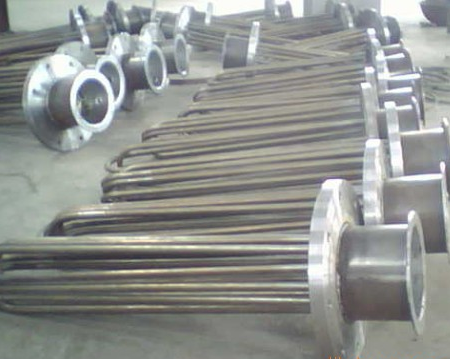

管狀電加熱器
產品型號: SRY型
產品展商: 試驗變壓器/驗電器/介質損耗測試儀/微機繼電保護測試儀/接地線/絕緣墊/
簡單介紹
SRY2、SRY3型管狀電加熱器用于敞開或封閉式油槽中加熱油用。SRY4型管狀電加熱器用于加熱流動或循環的油。

管狀電加熱器

一、用途
　　SRY2、SRY3型管狀電加熱器用于敞開或封閉式油槽中加熱油用。SRY4型管狀電加熱器用于加熱流動或循環的油。
二、規格和技術數據
1、規格和外形尺寸：見表如圖2

2、工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
3、工作環境：相對濕度不大于95%，無爆炸性和腐蝕性氣體。
4、金屬管材料：10號鋼。
5、zui高工作溫工：SRY2、SRY3為300℃,SRY4為100℃。
6、SRY2型、SRY4型的工作壓力小于2公斤/平方厘米。
7、SRY3型緊固件長度為25毫米。
三、使用維護及注意事項
1、外形尺寸圖中尺寸“B”必須全部浸入油中以免燒壞元件。被加熱油應無腐蝕性。
2、SRY3型的工作液面必須在緊固件之下，尺寸線“B”之上。
3、熔化瀝青、石蠟等固態油類時應降低電壓使用，等熔化后再升至額定電壓。以防止熱量集中降低元件使用壽命。
4、發現管子表面有結炭時，必須除盡后再用，以免降低效率，甚至燒壞元件。
5、元件應存放于干燥處，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或?qū)⒃蛪和姅?shù)小時），即可恢復絕緣電阻。


型 號 FL2	電 壓 （伏）	功 率 （千瓦）	外形及安裝尺寸（毫米）			重 量 （公斤）
			A	B浸入油中長	C
SRY2-220/1	220	1	307	230	"	1.45
SRY2-220/2	220	2	507	430	"	1.90
SRY2-220/3	220	3	707	630	"	2.35
SRY2-220/4	220	4	922	845	"	2.83
SRY3-220/1	220	1	625	375	570	0.77
SRY3-220/2	220	2	825	575	770	1.01
SRY3-220/3	220	3	925	675	870	1.13
SRY3-220/4	220	4	1125	875	1070	1.37
SRY4-220/5	220	5	697	620	"	2.45
SRY4-220/6	220	6	807	730	"	2.70
SRY4-220/8	220	8	1007	930	"	3.05

注:SRY2、SRY4型的安裝孔為Ø72毫米
